Caricatore a comando manuale L655G
Prestazioni operative eccezionali ed elevata capacità di carico.
L'L655 è progettato per offrire prestazioni elevate, con una notevole capacità di carico nominale di 5.000 kg e una grande benna da 3,0 m³. Le sue eccellenti caratteristiche di potenza – forza di trazione massima di 150 kN, forza di strappo ≥160 kN e una pendenza superabile di 30° – garantiscono prestazioni ottimali nello scavo pesante, nel carico rapido dei camion e nell'utilizzo su terreni accidentati. La combinazione di un raggio di sterzata compatto (6.201 mm), un'altezza di scarico ottimale (3.200 mm) e uno sbraccio (1.264 mm) migliora significativamente l'efficienza operativa e la manovrabilità in spazi ristretti.

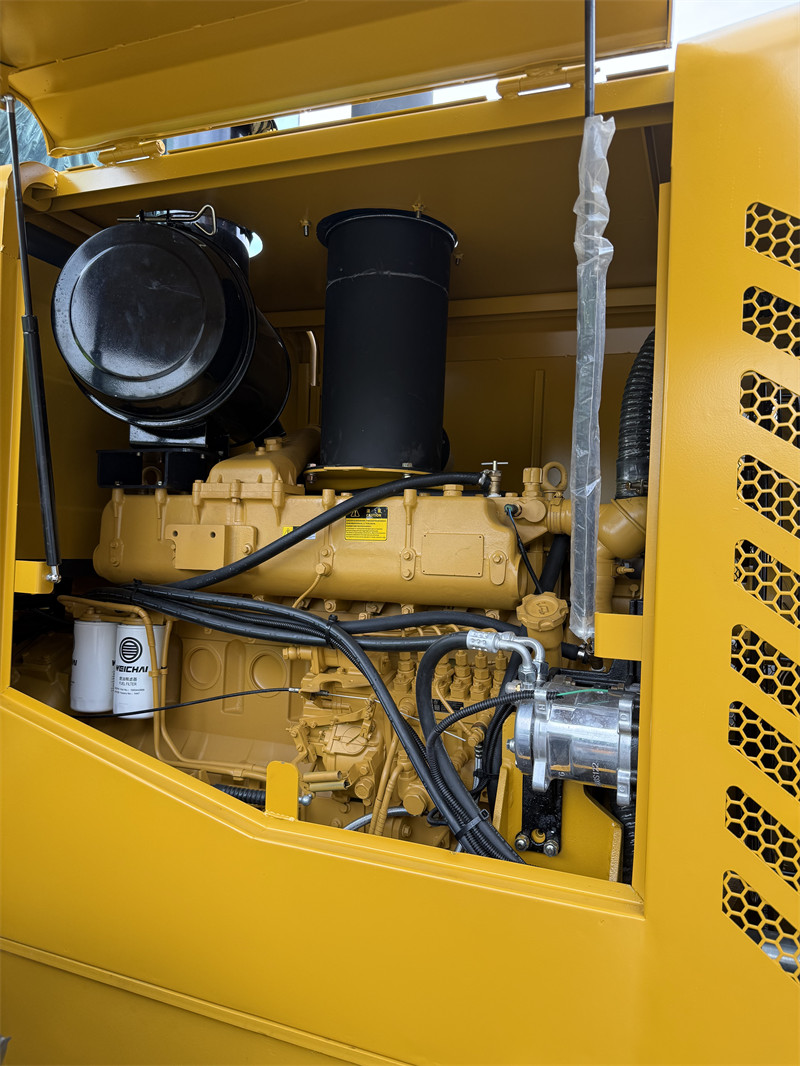

Nucleo energetico potente, efficiente e affidabile
Equipaggiata con un motore Weichai Steyr WD10G220E21 a 6 cilindri in linea conforme alla normativa Euro II, eroga una robusta potenza di 162 kW e una coppia di 920 N·m, garantendo potenza sufficiente per le attività più impegnative. Il suo design a basso consumo di carburante, con un consumo minimo di soli 215 g/kW·h, si traduce in minori costi operativi e maggiore produttività.
La pala caricatrice L655 si distingue come una macchina da 5 tonnellate altamente performante ed efficiente, progettata per massimizzare la produttività. I suoi principali vantaggi risiedono nella combinazione di prestazioni robuste (elevata forza di carico/strappo) ed efficienza operativa (impianto idraulico rapido, trasmissione fluida). Caratteristiche chiave come un motore potente ed efficiente nei consumi, un telaio stabile, un sistema frenante affidabile e una configurazione ottimizzata degli pneumatici garantiscono prestazioni affidabili, costi operativi ridotti e maggiore sicurezza in diverse applicazioni di movimentazione materiali e movimento terra.
Sistema di trasmissione di potenza fluido ed efficiente
Il gruppo propulsore è dotato di un avanzato convertitore di coppia idraulico a stadio singolo e doppia turbina, abbinato a una trasmissione Power-Shift planetaria (2 marce avanti / 1 retromarcia). Questo sistema garantisce cambi marcia fluidi, un'erogazione di potenza omogenea e un'elevata velocità di traslazione, fino a 38 km/h, consentendo cicli operativi rapidi e spostamenti efficienti all'interno del cantiere.
Telaio stabile per una trazione e una durata superiori.
Il robusto telaio, con un passo di 2.920 mm e una carreggiata di 2.260 mm, offre un'eccezionale stabilità durante il sollevamento di carichi pesanti e la marcia ad alta velocità. Il sistema di assale motore, che utilizza ingranaggi conici e riduttori epicicloidali, garantisce un trasferimento di potenza affidabile alle ruote. Un'altezza da terra generosa di 480 mm consente di affrontare con sicurezza terreni irregolari e impegnativi.

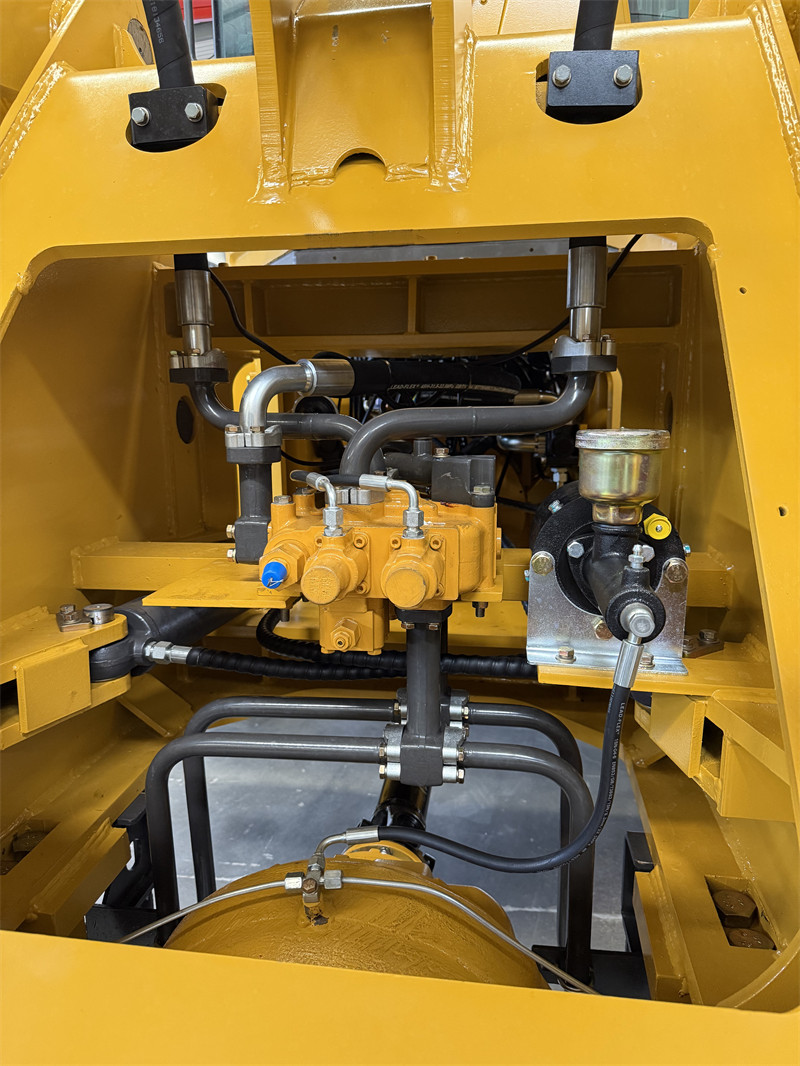

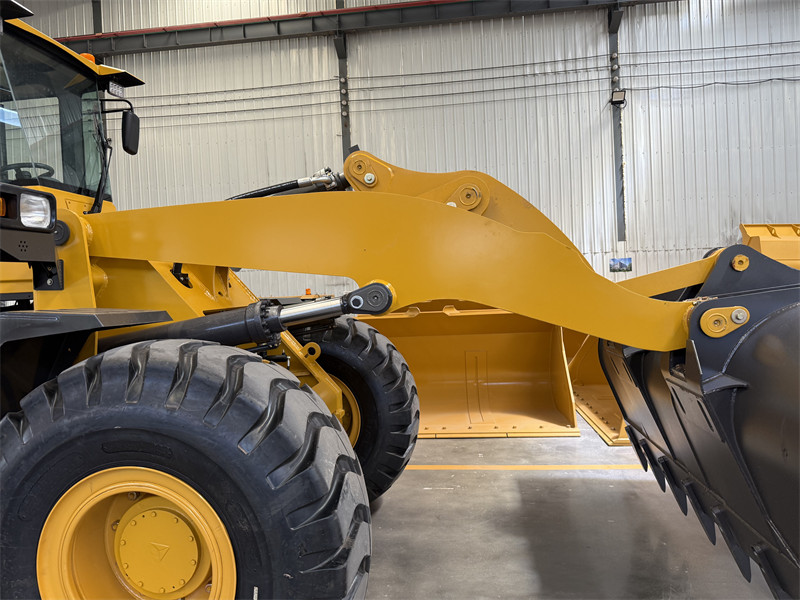

Sistema idraulico ad alta efficienza per tempi di ciclo rapidi
L'impianto idraulico ad alte prestazioni opera a 18 MPa, garantendo un controllo preciso e potente degli attrezzi. Consente un sollevamento rapido del braccio (circa 6 secondi) e un ciclo di lavoro totale breve (circa 11 secondi), aumentando direttamente la produttività. Funzionalità come il livellamento automatico della benna semplificano le operazioni, migliorano la precisione e riducono l'affaticamento dell'operatore.
Sistemi di frenatura doppi sicuri e affidabili
La sicurezza è garantita da un impianto frenante completo. Il sistema frenante di servizio utilizza affidabili freni a disco idraulici ad aria compressa su tutte e quattro le ruote per una potenza frenante efficace e controllata sotto carico. Un freno di stazionamento a disco manuale separato assicura un bloccaggio sicuro quando la macchina è ferma.

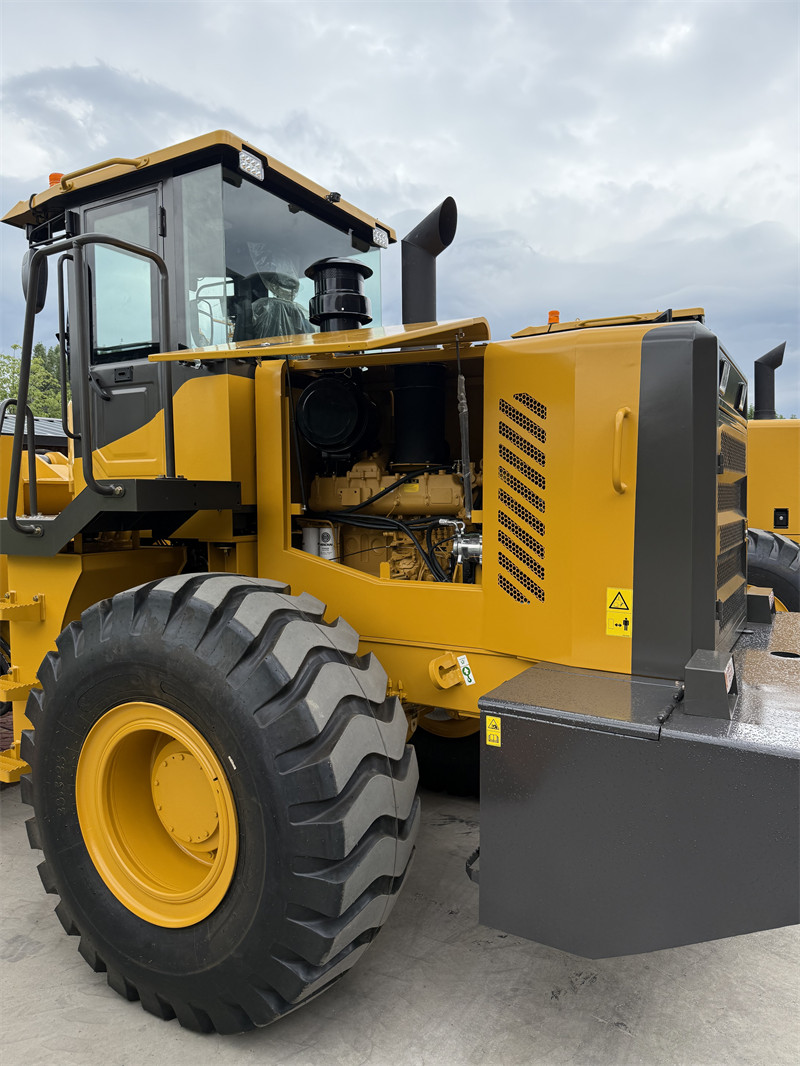

Configurazione ottimizzata dei pneumatici per trazione e galleggiamento
Dotato di pneumatici di grandi dimensioni da 23,5-25, l'L655 offre un eccellente contatto con il terreno e galleggiamento su superfici morbide. Le pressioni degli pneumatici consigliate (0,4 MPa anteriori, 0,35 MPa posteriori) sono impostate in modo ottimale per una distribuzione equilibrata del peso, una trazione superiore e una maggiore durata degli pneumatici in condizioni di carico tipiche.
Tabella dei dettagli del caricatore L655
| Articolo | Valore |
|---|---|
| Prestazione | |
| Modello | 655 g |
| Carico nominale | 5000 kg |
| Peso complessivo | 15500 kg |
| Capacità nominale della benna | 3,0 m³ |
| forza di trazione massima | 150 kN |
| Massima forza di strappo | ≥160 kN |
| Abilità di grado massimo | 30° |
| Altezza massima di scarico | 3200 mm |
| Portata massima di scarico | 1264 mm |
| Dimensioni complessive (L×P×A) | 7900 × 3024 × 3460 mm |
| Raggio di sterzata minimo | 6201 mm |
| Motore | |
| Marca/modello | Weichai Steyr WD10G220E21 |
| Tipo | Euro II, 6 cilindri in linea, 4 tempi |
| Alesaggio × Corsa | 126 × 130 mm |
| Potenza nominale | 162 kW / 2400 giri/min |
| Coppia massima | 920 N·m |
| minimo consumo di carburante | ≤215 g/kW·h |
| Sistema di trasmissione | |
| Tipo di convertitore di coppia | Convertitore idraulico a singola turbina, a quattro elementi e a quattro stadi. |
| Modalità cambio | Spostamento del potere planetario |
| Ingranaggi | 2 avanti / 1 indietro |
| Velocità massima | 38 km/h |
| Assi motori | |
| Tipo di riduzione principale | Riduzione a stadio singolo con ingranaggi conici |
| Tipo di riduzione della ruota | Riduzione planetaria a stadio singolo |
| Base della ruota | 2920 mm |
| Battistrada della ruota | 2260 mm |
| Altezza da terra | 480 mm |
| Sistema idraulico | |
| Pressione di esercizio del sistema | 18 MPa |
| Tempo di sollevamento del braccio | 5,95 ± 0,2 s |
| Tempo totale del ciclo | 10,95 ± 0,5 s |
| Capacità del serbatoio del carburante | 265 L |
| Livellamento automatico della benna | SÌ |
| Sistema frenante | |
| Freno di servizio | Freno a disco idraulico ad aria compressa (4 ruote) |
| Freno di stazionamento | Freno a disco manuale |
| Pneumatico | |
| Specifica | 23,5-25 |
| Pressione dei pneumatici anteriori | 0,4 MPa |
| Pressione dei pneumatici posteriori | 0,35 MPa |
